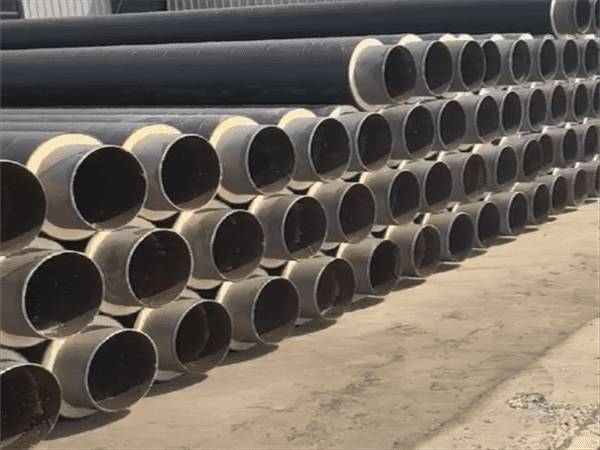

噴涂纏繞保溫管

 ‌一、核心工藝原理‌

1、噴涂纏繞流程‌

·防腐處理‌：鋼管表面除銹清洗后進入噴涂區。

·聚氨酯噴涂‌：高壓噴槍（≥0.5MPa）將原料霧化噴涂于旋轉鋼管，形成均勻泡沫層（密度≥70kg/m3），閉孔率≥95%。

· HDPE纏繞‌：熔融聚乙烯片多層纏繞泡沫層，水冷定型形成抗腐蝕護套（耐酸堿pH=1–14）。

2、工藝創新點‌

·無支架設計‌：消除傳統“管中管”工藝的熱橋效應，降低熱量損失30%。

· 動態發泡控制‌：原料配比精確至1:1.05–1.1（黑料/白料），保溫層導熱系數≤0.033 W/(m·K)。

·智能生產‌：機器人噴涂同步纏繞，壁厚誤差≤±3%，日產能超800米/DN273管。

‌二、與傳統工藝性能對比‌

‌三、材料與環保特性‌

1、性能升級‌

·耐溫范圍‌：-196–190℃，適配LNG超低溫及高溫蒸汽管道。

·機械強度‌：HDPE護套斷裂伸長率≥350%，玻璃鋼護套抗壓強度≥12MPa。

2、環保改進‌

·無氟發泡劑‌：采用HFO類發泡劑替代HCFC-141b，碳排放減少≥25%。

·再生材料‌：原生HDPE占比提升至65%，閉孔率維持≥92%。

‌四、工程應用與趨勢‌

1、場景適配案例‌

·集中供熱‌：DN1000管道熱損失率僅3.2%（傳統工藝10.5%），年節煤2860噸。

·嚴酷環境‌：新疆-45℃輸水工程中，120mm加厚保溫層運行10年無凍裂。

·工業防腐‌：寧波石化項目采用玻璃鋼護套，耐硫化氫腐蝕，維護成本降40%。

2、技術前沿‌

·智能監控‌：預埋報警線定位誤差≤1m，聯動壓力傳感器實現泄漏30秒響應。

·大口徑突破‌：帶式傳輸線專利支持DN1800+超大口徑管高效生產。

·深海應用‌：開孔聚氨酯泡沫層抗壓強度≥0.4MPa，滿足海底排水保溫需求。
